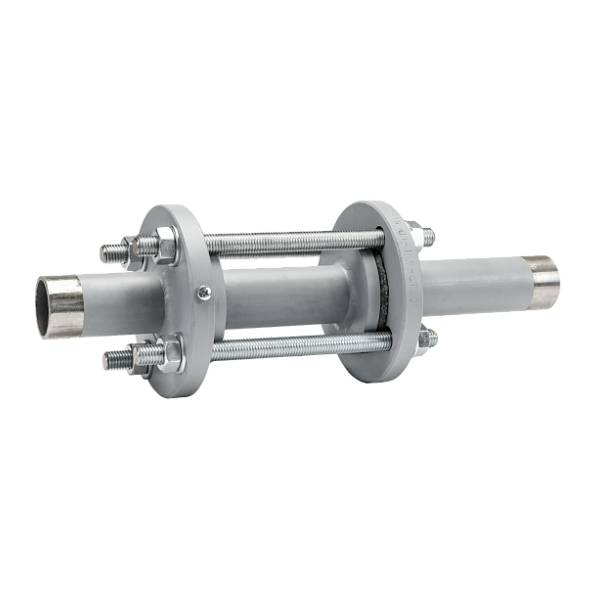

Монтажный узел

Цена: по запросу

Производитель: Вогезэнерго

Доставка по России: бесплатно

Монтажный комплект в сборе (монтажный узел) — это конструкция для размещения ультразвуковых расходомеров-счетчиков ВИРС-У и электромагнитных расходомеров-счетчиков ВИРС-М на трубопровод.

Номенклатура Характеристики Описание Документы

Межфланцевое исполнение

DN	d, мм	L1, мм	L2, мм	L, мм
15	22	75	30	205
20	28	100	40	240
25	34	125	50	280
32	43	160	65	355
40	48	200	80	395
50	60	250	100	465
65	76	325	130	635
80	89	400	160	750
100	108	500	200	900

Фланцевое исполнение

DN	d, мм	L1, мм	L2, мм	L, мм
15	22	75	30	266
20	28	100	40	295
25	34	125	50	325
32	43	160	65	430
40	48	200	80	485
50	60	250	100	555
65	76	325	130	660
80	89	400	160	815
100	108	500	200	955
125	133	625	250	1180
150	159	750	300	1355
200	219	1000	400	1755

ППР в форме прямой трубы с сужением

DN	d, мм	D, мм	L1, мм	L2, мм	L, мм	DN до ППР	DN после ППР
15	22	115	150	45	365	10	3
20	28	115	200	60	455	10	3
25	34	115	250	75	590	10	3
32	43	135	320	100	685	10	3
40	48	145	400	120	825	10	3
50	60	160	500	150	925	10	3
65	76	180	650	195	1200	10	3
80	89	195	800	240	1395	10	3
100	108	215	1000	300	1655	10	3

ППР в форме прямой трубы

DN	d, мм	D, мм	L1, мм	L2, мм	L, мм	DN до ППР	DN после ППР
50	60	160	500	150	1055	10	3
65	76	180	650	195	1250	10	3
80	89	195	800	240	1545	10	3
100	108	215	1000	300	1805	10	3
125	133	245	1250	375	2130	10	3
150	159	280	1500	450	2555	10	3
200	219	335	2000	600	3205	10	3

Купить монтажные узлы в Уфе

Компания «Инженерные Решения» (ООО «СоюзКран») предлагает купить монтажный узел в Уфе и Республике Башкортостан по доступной цене. Доставляем продукцию в любую точку России. Оказываем помощь в монтаже и подборе. Монтажные узлы производятся на предприятии компании «ВОГЕЗ» в Республике Беларусь.
